松下数字位移传感器用通信单元 SC-HG1

松下数字位移传感器用通信单元 SC-HG1 松下 panasonic 松下官网 松下电器 松下集团电话 松下PLC 松下电工 松下PLC官网 松下中国 松下客服 松下焊机 松下伺服电机 松下继电器 松下公司 松下官方网站 松下变频器 松下代理

  • 商品编号:G5E5F590237749
  • 货  号:G5E5F590237749
  • 市场价: ¥0.00
  • 销售价: ¥0.00
购买数量:
  (库存9999+)
app hook

高精度测量值直接转发
HG-T, HG-S用通信单元全新上市!

EtherCAT通信单元
SC-HG1-ETC  NEW
EtherCAT通信单元 sc-hg1-etc
CC-Link通信单元
SC-HG1-C
CC-Link通信单元 sc-hg1-c
RS-485通信单元
SC-HG1-485
RS-485通信单元 sc-hg1-485
CE marking

CE 已取得。

2019年12月 新搭载自主监控功能!  NEW

  • EtherCAT适用通信单元 SC-HG1-ETC : 自发售开始对应
  • 适用CC-Link IE Field的通信单元 SC-HG1-CEF : 2019年12月以后出货的产品
  • CC-Link对应通信单元 SC-HG1-C : 2019年12月以后生产的产品
  • 适用RS-485的通信单元 SC-HG1-485 : 2019年11月18日以后生产的产品

特点

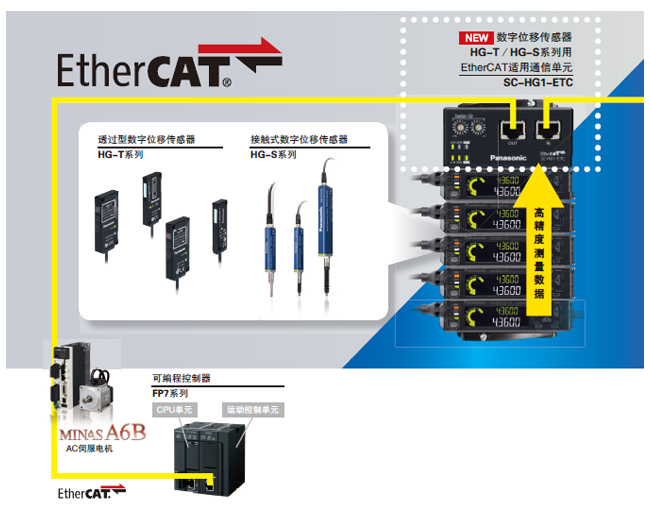

与EtherCAT的高速通信直接连接[SC-HG1-ETC]  NEW

可进行透过型数字位移传感器HG-T和接触式数字位移传感器HG-S系列的各种数值数据获取和设定变更。

  • 将数字位移传感器HG-T/HG-S系列连接到EtherCAT通信!
  • 可进行各种设定值的批量变更。
    还支持控制器内部的BANK切换。
  • 无需程序即可获取高精度的测量数据。

EtherCAT适用通信单元 sc-hg1-etc
在FP7 运动控制单元上连接EtherCAT 适用通信单元SC-HG1-ETC时,请在第1站上连接AC伺服电机MINAS A6B系列。
EtherCAT®为注册商标,是德国Beckhoff Automation GmbH授权的专利技术。

 向CC-Link Master
直接转发0.1μm级别的高精度测量值 [SC-HG1-C]

直接连接到CC-Link
无需编写程序即可以实现高精度数据的发送
内部设定也可以通过CC-Link统一变更

高精度测量结果可作为可追溯性数据灵活应用

除多个位置的测量结果之外,设定状态也可以数字数据的形式统一转发!
在通过检查履历的管理和数据解析确定不良原因等方面发挥了巨大的作用。

高精度测量结果可作为可追溯性数据灵活应用

用途

汽车零部件的尺寸测量
汽车零部件的尺寸测量
触摸屏表面的平面度测量
触摸屏表面的平面度测量
玻璃基板定位
玻璃基板定位

利用判断等级功能,即使是透明物体也可以稳定地测量。

辊缝检测
辊缝检测

测量滚筒的间隙,以稳定工件的品质。
易于安装的紧凑型机头。

测量轴径
测量轴径

测量轴的直径。 通过独特的头部结构和算法,实现不受金属二次反射影响检测稳定。

规格

数字位移传感器用EtherCAT通信单元

种类EtherCAT对应通信单元
型号SC-HG1-ETC
适用标准EMC指令、RoHS指令
适用控制器HG-SC□、HG-TC□
控制器最多连接台数1台SC-HG1-ETC最多可连接15台(主机1台、子机14台)
电源电压(注2)24V DC±10% 含脉动0.5V(P-P)
消耗电流100mA以下
通信协议EtherCAT
遵照标准IEEE802.3u(100BASE-TX)
通信速度100Mbps(100BASE-TX)
通信连接器RJ-45×2
节点间距离100m以下
对应功能对应过程数据对象通信(循环通信)
邮箱通信(信息通信)CoE
Explicit Device ID
Station Alias
污损度2
使用标高(注3)2,000m以下



使用环境温度-10~+45℃(注意不可结露、结冰)、
存储时:-20~+60℃
使用环境湿度35~85%RH、存储时:35~85%RH
耐电压AC1000V 1分钟 所有电源连接端子与外壳之间
绝缘电阻所有电源连接端子与外壳之间,20MΩ以上,基于DC250V的高阻表
耐振动频率10~150Hz 双振幅0.75mm(10~58Hz)、
加速度49m/s2(58~150Hz) X,Y和Z方向各2小时
耐冲击加速度98m/s2(约10G) X,Y和Z方向各5次
接地方式外壳:浮动
材质本体外壳:聚碳酸酯
通信电缆类别5e(推荐带屏蔽双扭绞电缆)
重量本体重量:约90g、包装重量:约150g
(注1):无指定时的测量条件为使用环境温度=+20℃。
(注2):电源由连接的控制器・主机进行供给。
(注3):请勿在海拔0m的大气压以上的加压环境下使用或存储。

数字位移传感器用CC-Link通信单元

种类CC-Link对应通信单元
型号SC-HG1-C
CE标志指令EMC指令(注2)、RoHS指令
适用控制器HG-SC□
控制器最多连接台数1台SC-HG1-C最多可连接15台(主机1台、子机14台)
电源电压(注3)24V DC±10% 包含脉冲0.5V(P-P)
消耗电流80mA以下
通信方式CC-Link Ver. 1.10 / Ver. 2.00 切换式
远程站分类远程设备站
占有站数Ver. 1.10:4站、Ver. 2.00:2站 / 4站 切换式
站号设定1~64(0和65以上错误)
通信速度10Mbps5Mbps2.5Mbps625kbps156kbps
最大传输距离100m160m400m900m1,200m
污损度2
使用海拔2,000m以下(注4)



使用环境温度-10~+45℃(应无结露和结冰)、保存时:-20~+60℃
使用环境湿度35~85%RH、保存时:35~85%RH
保护构造IP40(IEC)
耐电压AC1,000V 1分钟 充电部整体・外壳之间
绝缘电阻DC250V兆欧20MΩ以上 充电部整体・外壳之间
耐振动耐久10~150Hz 复振幅0.75mm XYZ各方向2小时
耐冲击耐久98m/s2(约10G) XYZ各方向5次

材质

外壳:聚碳酸酯
通信电缆指定电缆(带屏蔽双绞线)(注5)
重量本体重量:约80g、包装重量:约130g
(注1):无指定测量条件下使用环境温度=+20℃。
(注2):如果需要将本公司的产品组装到您的产品上,符合EMC指令,请参照《PLC用户使用手册[三菱电机(株)社发行]》将本产品安装到导电性的BOX内。
(注3):电源由连接的控制器・主机提供。
(注4):请勿在海拔0m大气压以上的加压环境中使用或保存。
(注5):请使用CC-Link协会认定的专用电缆。

数字位移传感器用RS-485用通信单元

种类RS-485对应用通信单元
型号SC-HG1-485
CE标志指令EMC指令、RoHS指令
适用规格EMC指令
适用控制器HG-SC□
电源电压 (注2)24V DC±10% 脉动P-P 10%以下(在电源电压范围内)
消耗电流40mA以下
通信方式双线式半双工方式
同步方式开始停止同步方式
通信协议MODBUS(RTU/ASCII) / MEWTOCOL-COM
通信速度1.2kbps / 2.4kbps / 4.8kbps / 9.6kbps / 19.2kbps / 38.4kbps / 57.6kbps / 115.2kbps
电气特性参照EIA RS-485



上位(RS-485)MODBUS(RTU/ASCII)设定时站数:99台以下 / MEWTOCOL-COM设定时站数:64台以下
控制器1台SC-HG1-485最多可连接15台(主机1台,子机14台)
停止位长度1位/2位
奇偶校验EVEN(偶数) / ODD(奇数) / NONE(无)
数字位长度8(RTU)位 / 7(ASCII)位
污损度2
使用海拔2,000m以下(注3)



保护结构IP40(IEC)
使用环境温度-10~+45℃(应无结露和结冰)、保存时:-20~+60℃
使用环境湿度35~85%RH、保存时:35~85%RH
耐电压AC 1,000V 1分钟 充电部整体・外壳之间
绝缘电阻DC250V兆欧20MΩ以上 充电部整体・外壳之间
耐振动耐久10~150Hz 复振幅0.75mm XYZ各方向2小时
耐冲击耐久98m/s2(約10G) XYZ各方向5次
材质外壳:树脂板
总延长距离通信线缆:SC-HG1-485(终端)-PLC间1,200m以内
重量本体重量:约75g、包装重量:约120g
(注1):无指定测量条件下使用环境温度=+20℃。
(注2):电源由连接的控制器・主机提供。
(注3):请勿在海拔0m大气压以上的加压环境中使用或保存。
